現代體育運動是隨著人類社會的發展不斷發展起來的。體育運動離不開場館的建設。體育場的照明設計特點是燈光照射空間大，距離遠，所以其場地照明一般選用高效率的投光燈。

第一節：照明標準

1．比賽場館照明標準

2．新聞發布廳照明標準

3．會議室照明標準

4．球員更衣室照明標準

5．走廊通道照明標準

6．觀眾席照明標準

7．治療室照明標準

8．應急照明標準

第二節．照明設備設施的選擇

1．光源的選擇：

（1）燈具安裝高度較高的體育場館，光源宜采用金屬鹵化物燈。

（2）頂棚較低，面積較小的室內體育館，宜采用直管熒光燈和小功率金屬鹵化物燈。

（3）特殊場所光源可采用鹵素?zé)簟?/span>

（4）光源功率應與比賽場地大小，安裝位置和高度相適應。室外體育場宜采用大功率和中功率金屬鹵化物燈，應保證光源工作不間斷或快速啟動。

（5）光源應具有適宜的色溫，良好的顯色性，高光效，長壽命和穩定的點燃及光電特性。

（6）光源的相關色溫及應用可按下表確定。

光源的相關色溫及應用

2．燈具的選擇

一．燈具及附件的安全性能應完全符合相關標準的規定。

二．燈具的防觸電等級應符合下列要求：

應選用有金屬外殼接地的工類燈具或II類燈具。

游泳池和類似場所應選用防觸電等級為III類的燈具。

三．燈具效率不應低于下表的規定：

燈具效率（%）

四．燈具宜有多種配光形式，體育場館燈光燈燈具可按下表進行分類：

投光燈具分類

注：按光束分布范圍1/10最大光強的張角分類。

（1）燈具配光應與燈具安裝高度，位置和照明要求相適應。室外體育場宜選用窄光束和中光束燈具，室內體育場宜選用中光束和寬光束燈具。

（2）燈具宜具有防眩光打措施。

（3）燈具及附件應能滿足使用環境的要求，燈具應強度高，耐腐蝕，燈具電器附件都必須滿足耐熱等級的要求。

（4）金屬鹵化物燈不宜采用敞開式燈具。燈具外殼的防護等級不應小于IP55，不便于維護或污染嚴重的的場所防護等級不應小于IP65。

（5）燈具的開戶方式應確保在維護時不改變其瞄準角度。

（6）安裝在高空中的燈具宜選用重量輕，體積小和風載系數小的產品。

（7）燈具應自帶或附帶調角度的指示裝置。燈具鎖緊裝置應能承受在使用條件下的最大風荷載。

（8）燈具及其附件要有防墜落措施。

 3燈具附件的選擇

一.選用的照明燈具應燈具應符合現行國家相關標準的有關規定。

二．根據照明場所的環境要求，分別選用下列燈具。

三．在有腐蝕性氣體或蒸汽的場所，宜采用防腐蝕密閉式燈具。

四．在振動，擺動較大的場所的燈具應有防震，防脫落措施。

五．在需防止紫外線照射的場所，應采用隔紫外線燈具或無柴光源。

六．直接安裝在可燃材料表面的燈具，應采用標有“F”標志的燈具。

 4.鎮流器的選取

一.自鎮流熒光燈應配用電子鎮流器。

二．直管型熒光燈應配用電子鎮流器，或節能型電感鎮流器。

三．高壓鈉燈，金屬鹵化物燈應想用節能型電感鎮流器，在電壓偏差較大的場所，宜配用恒功率鎮流器，功率較小者可配用電子鎮流器。

5。燈桿及設置要求

當場地采用四塔式，多塔式或塔帶混合照明方式布燈時，需要選用照明燈桿作為燈具的承載體。照明燈桿在滿足照明技術條件要求的情況下，與建筑物的關系主要有以下幾種方式。

一.燈桿獨立于主體建筑物之外，這種燈桿作為獨立設備單獨存在，目前應用廣泛。

二．燈桿依附于主體建筑物上，但未同主體建筑整體結合，這種形式的基礎同建筑物基礎形式可能不同，需單獨處理。

三．燈桿依附于主體建筑物上，并同主體建筑物整體結合時，這種形式能很好的處理美觀問題，如果這種方案可行，可優先考慮采用這種方案。

四．燈桿應根據航空管理設置障礙照明。

6．馬道及設置要求

一．體育館按需設置馬道，馬道設置的數量，高度，走向和位置應滿足照明裝置的要求。

二．馬道應留有足夠的操作空間。

三，馬道的安裝位置應避免建筑裝飾材料，安裝部件，管線和結構件等對照明光線的遮擋。

第三節．燈具布置

不同的運動項目會在不同大小，不同開關的運動場地進行，同時會用不同的方式來利用運動場地。運動員的活動范圍以及在運動中視野所覆蓋的范圍也不盡相同。體育場館場地照明燈具應服務好這些運動項目，滿足它們的需求。因此，在綜合考慮運動項目特點，運動場地特征的基礎上合理布置燈具，以獲得良好的照明水平，，避免對運動員和電視轉播造成不利影響。

一．燈具布置與眩光及干擾光

（1）規范規定。燈具安裝位置，高度，投射角應滿足降低眩光和干擾光的要求。

（2）關于眩光。燈具安裝位置，高度，投射角應滿足降低眩光和干擾光的要求。不同運動項目，不同等級的賽事，有不同標準的眩光上限值，下面幾個眩光值適用于大多數情況。

                  室外體育場：GR≦50

                              GR≦40（固定攝像機方向上）

                  室內體育館：GR≦30

（3）關于干擾光。干擾光是眩光的一種，是指在特定場合中，由于光的強度，方向，或光譜引起人的煩惱，不舒適，分心或視覺能力下降的溢散光。

我國標準及CIE標準對限制干擾光污染提出相應要求。即劃分為E1至E4共4個區域，見表7-1         環境區域的劃分

體育場周圍的民用建筑，不應受到更多的干擾光。在住宅，公寓，旅館和醫院病房樓等建筑物窗戶外表面產生的垂直照度不應高于表：7-2的規定值。

表7-2     居住建筑窗戶外表面的垂直照度值

體育場照明燈具朝居室的發光強度應小于或等于表7-3的規定值。

表7-3         室外燈具朝居室方向的最大發光強度值

二．布燈方式

室內運動場地照明設計的特點是照明空間較高，一般為了13-20m，也有少數小型體育館高度較低，為了6-12米。照明燈具選擇要求燈具效率高，配光特性好等。

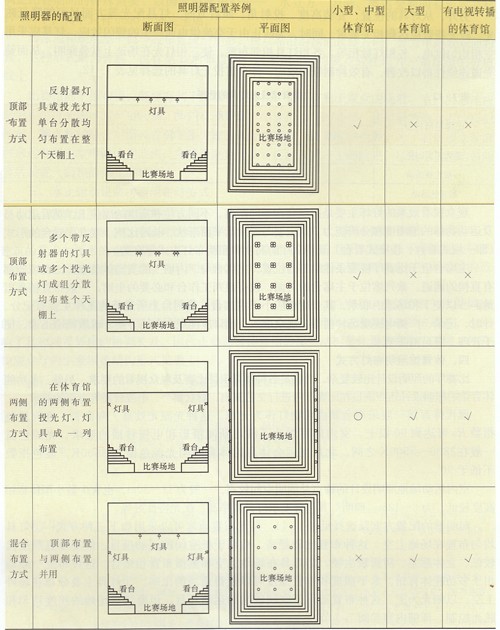

照明器的配置方案及選擇 表：1-11。燈光布置通?？梢圆捎萌缦氯N方式：

（1）燈具均勻布置在場地上空。這種布置比較經濟，適用于低空間的運動項目。但垂直照度比較低，立體感差，陰影較生硬。

（2）燈具在場地上空和側面布置相結合。這種布置一般適用于多功能體育館，水平照度和垂直照度可以獲得適當?shù)谋嚷省?/span>

（3）燈具主要分布在場外上空，以側光為主。這種布置適用于空間較高的運動項目，但要注意場地的照度均勻和眩光控制。

表：1-11     照明器的配置方案及選
